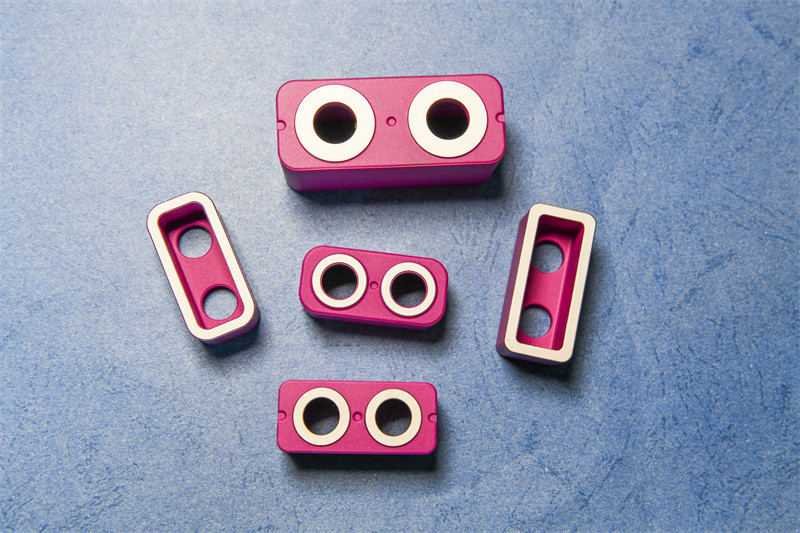

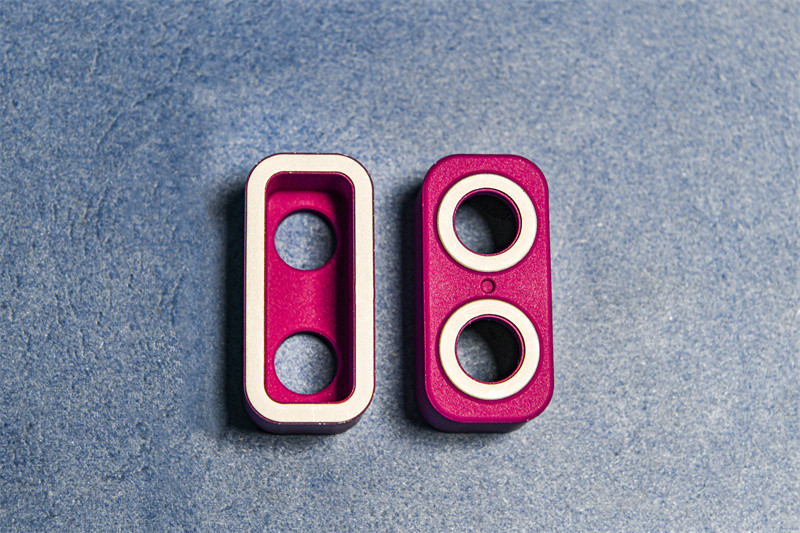

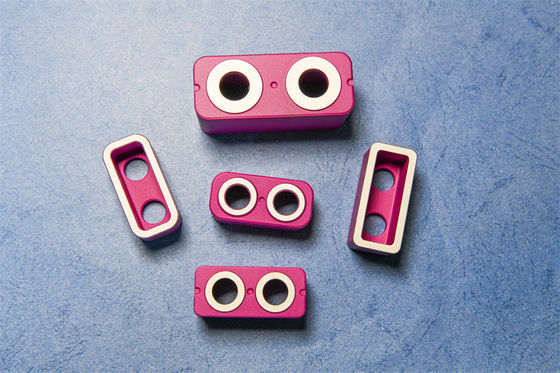

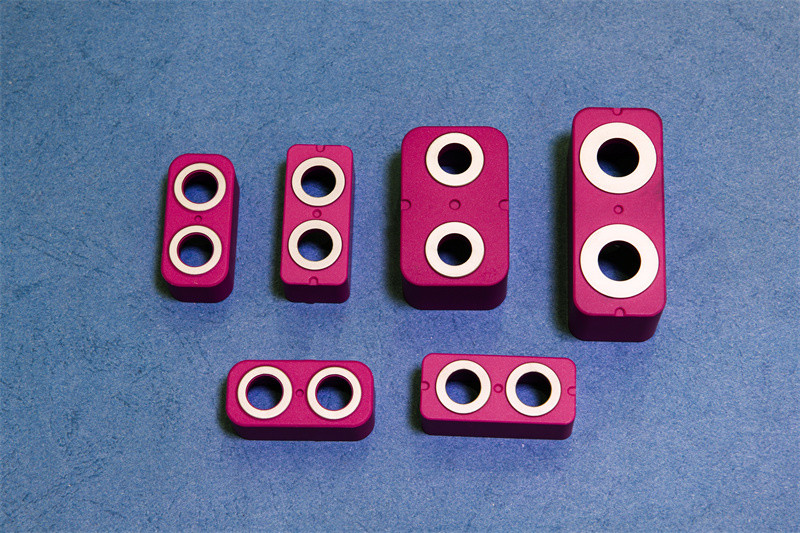

Relè di alluminio di brasatura della ceramica di CC di alta tensione che alloggia le parti metallizzate ceramiche tecniche

  • HV DC Brazing Aluminum Ceramics Relay Housing Technical Ceramic Metallized Parts
  • HV DC Brazing Aluminum Ceramics Relay Housing Technical Ceramic Metallized Parts
  • HV DC Brazing Aluminum Ceramics Relay Housing Technical Ceramic Metallized Parts
  • HV DC Brazing Aluminum Ceramics Relay Housing Technical Ceramic Metallized Parts
Luogo di origine Hunan, Cina
Marca Antaeus
Certificazione /
Numero di modello AD-B009
Quantità di ordine minimo Negoziato
Prezzo negotiable
Imballaggi particolari Imballaggio sotto vuoto interno, cartone esterno.
Tempi di consegna 15-45 giorni
Termini di pagamento T/T o negoziato
Capacità di alimentazione Rifornimento completo
Dettagli
Nome del prodotto Contattore ceramico/ceramico dell'allumina metallizzata relè di CC Materiale Allumina (ossido di alluminio, Al2O3)
Resistenza di isolamento 1000M Ω (1000VDC) Rigidità dielettrica 3000VAC 1 min
Temperatura di lavoro -40°C-125°C OPERARE IL TEMPO ≤30ms
Tempo di rilascio ≤10 ms Resistenza di scossa funzionale 196m/s ² (20G qui sopra)
Resistenza di scossa distruttiva 490m/s ² (50G qui sopra) Umidità 5~85%RH
Resistenza di Virbration 10-200HZ, ² 49m/s
Evidenziare

Ceramica di alluminio di brasatura di CC

,

Alloggio di alluminio del relè della ceramica

,

Relè che alloggia le parti metallizzate ceramiche
Lasciate un messaggio
Descrizione di prodotto

Alloggiamento per relè in alluminio ceramico brasato HV DC, ceramica tecnica, parti metallizzate


1. Descrizione:

Brasatura ceramica, è importante considerare il tipo di metallo utilizzato nella giunzione, poiché il coefficiente di dilatazione termica diventerà molto importante poiché il metallo e la ceramica si contraggono e si raffreddano in modi diversi. Inoltre, quando si progetta una giunzione ceramica, è importante cercare di mantenere il componente ceramico in compressione poiché le ceramiche funzionano meglio sotto questo carico.


2. Vantaggi delle caratteristiche:

1) Elevato modulo di elasticità

2) Elevata resistenza alla compressione.

3) Anticorrosione

4) Resistenza all'abrasione

5) Resistenza all'impatto

6) Alta precisione


3. Materiale Caratteristiche / Proprietà:

Composito (peso %) 99% 99,5% 99,8%
Colore
Bianco o avorio Bianco o avorio Bianco o avorio
Densità g/cm 3 3,82 3,9 3,92
Durezza HRA 83 85 85
Flessione Resistenza Mpa (psi*10 3 ) 375 386 381


4. Parametri Tecnici:

Parametri Tecnici delle Ceramiche
Articoli Condizioni di prova Unità o Simbolo 99% AL2O3 95% AL2O3 90% AL2O3 Zirconia Steatite Carburo di silicio
Densità volumetrica -- g/cm3 ≥3,70 ≥3,62 ≥3,40 ≥5,90 ≥2,60 ≥3,08
Tenuta -- Pa·m³/s ≤1,0×10-11 ≤1,0×10-11 ≤1,0×10-11 - - -
Permeabilità ai liquidi -- -- Superato Superato Superato
Superato -
Resistenza a flessione - MPa ≥300 ≥280 ≥230 ≥1100 ≥120 ≥400
Modulo elastico - GPa - ≥280 ≥250 ≥220 - 400
Coefficiente di Poisson - 　 - - 0,20～0,25 0,20～0,25 - - -
Resistenza agli shock termici 800℃( Temperatura ambiente) Ciclo: 10 volte
Superato Superato Superato - - -
Coefficiente di dilatazione lineare 20℃～100℃ ×10-6 K-1 - - -
≤8 -
20℃～500℃ ×10-6 K-1 6,5～7,5 6,5～7,5 6,5～7,5 6,5～11,2 - -
20℃～800℃ ×10-6 K-1 6,5～8,0 6,5～8,0 6,3～7,3
- 4
20℃～1200℃ ×10-6 K-1 - 7,0～8,5 - - - -
Coefficiente di conducibilità termica 20℃ W/(m·k) - - - - - 90～110
1000℃
Costante dielettrica 1MHz 20℃ - 9,0～10,5 9,0～10 9,0～10 - ≤7,5 -
1MHz 50℃ - - 9,0～10 - - - -
10GHz 20℃ - 9,0～10,5 9,0～10 9,0～10 - - -
Resistività volumetrica 100℃ Ω·cm ≥1,0×1013 ≥1,0×1013 ≥1,0×1013 - ≥1,0×1012 -
300℃ ≥1,0×1013 ≥1,0×1010 ≥1,0×1013 - - -
500℃ ≥1,0×109 ≥1,0×108 -- - - -
Resistenza al cedimento D.C kV/mm ≥17 ≥15 ≥15 - ≥20 -
Durabilità chimica 1:9HCl mg/c㎡ ≤0,7 ≤7,0 - - - -
10%NaOH mg/c㎡ ≤0,1 ≤0,2 - -- - -
Dimensione del grano - μm - 3~12 - - - -


5. Flussi di processo:

Formulazione --- Granulazione --- Formatura --- Sinterizzazione --- Rettifica --- Stampa --- Nichelatura --- Assemblaggio --- Brasatura --- Ispezione --- Imballaggio


Relè di alluminio di brasatura della ceramica di CC di alta tensione che alloggia le parti metallizzate ceramiche tecniche


6. Campi di applicazione:

Ampiamente applicato per veicoli a nuova energia, pile di ricarica, generazione di energia solare, sistemi di accumulo di energia e accumulo di energia, sistemi di alimentazione per veicoli elettrici e così via.

Relè di alluminio di brasatura della ceramica di CC di alta tensione che alloggia le parti metallizzate ceramiche tecniche


7. Impianti di produzione: Torre di atomizzazione, Macchina formatrice, Forno di sinterizzazione ad alta temperatura

Relè di alluminio di brasatura della ceramica di CC di alta tensione che alloggia le parti metallizzate ceramiche tecniche


8. Dispositivi di rilevamento:

Tester di prestazioni elettriche, Analizzatore di spessore del film, Granulometro, Rilevatore di perdite a spettrometro di massa ad elio, Misuratore universale di forza di trazione

Relè di alluminio di brasatura della ceramica di CC di alta tensione che alloggia le parti metallizzate ceramiche tecniche

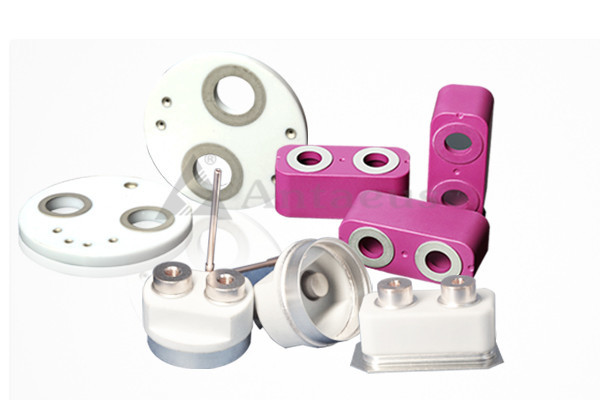

Loudi Antaeus Electronic Ceramic Co.,Ltd è impegnata nella ricerca e sviluppo, progettazione, produzione, costruzione e gestione di parti e componenti ceramici tecnici. I nostri prodotti principali sono ceramiche elettroniche, ceramiche elettrotermiche, resistori ceramici ad alta potenza, ceramiche per riscaldamento elettrico multifase, ceramiche di zirconia, ceramiche per illuminazione a LED, ceramiche di allumina per relè, ceramiche per fusibili, connettori ceramici sigillati, ceramiche biometriche, ecc.

Questi componenti o assemblaggi in ceramica di allumina sono utilizzati in una vasta gamma di applicazioni nei settori dei veicoli a nuova energia, semiconduttori, comunicazioni elettroniche, elettrico, meccanico, chimico, automobilistico, tessile e altre applicazioni di ingegneria industriale, grazie alla loro elevata resistenza, resistenza alla trazione, antisismica e alte prestazioni di tenuta.

Materiale: 95%-99% Allumina/Al2O3
Precisione di lavorazione: ±0,001 mm

Customized sono benvenuti secondo il vostro disegnoo campioni .9. Note: Le informazioni di cui sopra sono solo di riferimento e vi preghiamo di contattarci liberamente per maggiori dettagli in caso di richieste!
